DC SPD TIPO 2 600V 1000V 1500V MDSP-1000
Protector contra sobretensiones de CC MOREDAY MDSP 600V 1000V 1500V dispositivos de protección contra sobretensiones tipo 2 CC SPD.

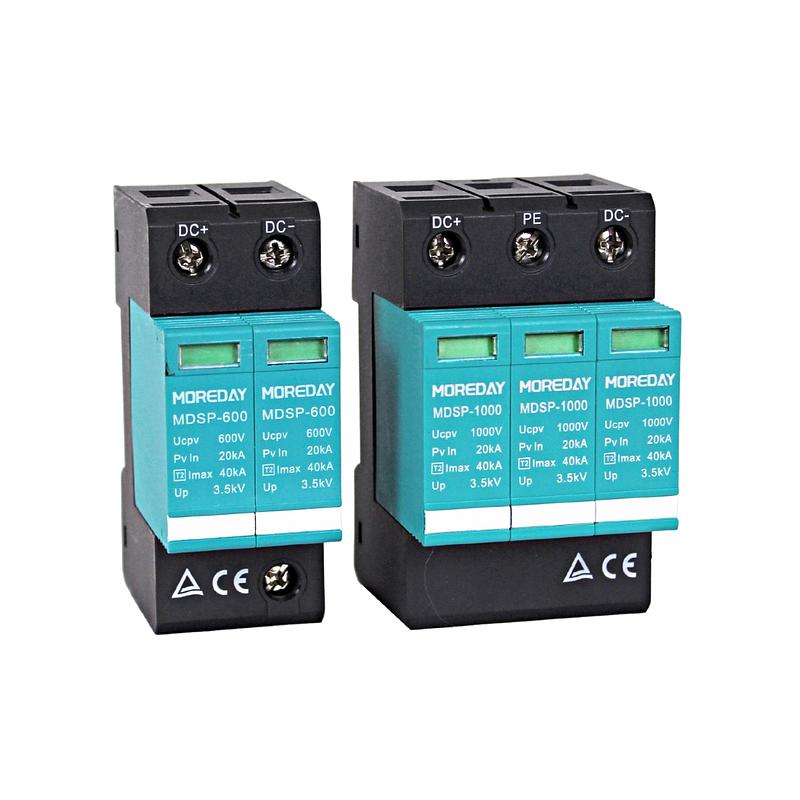

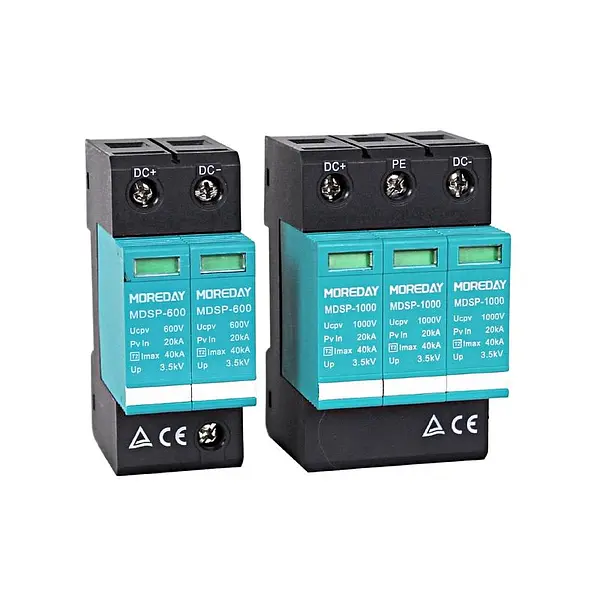

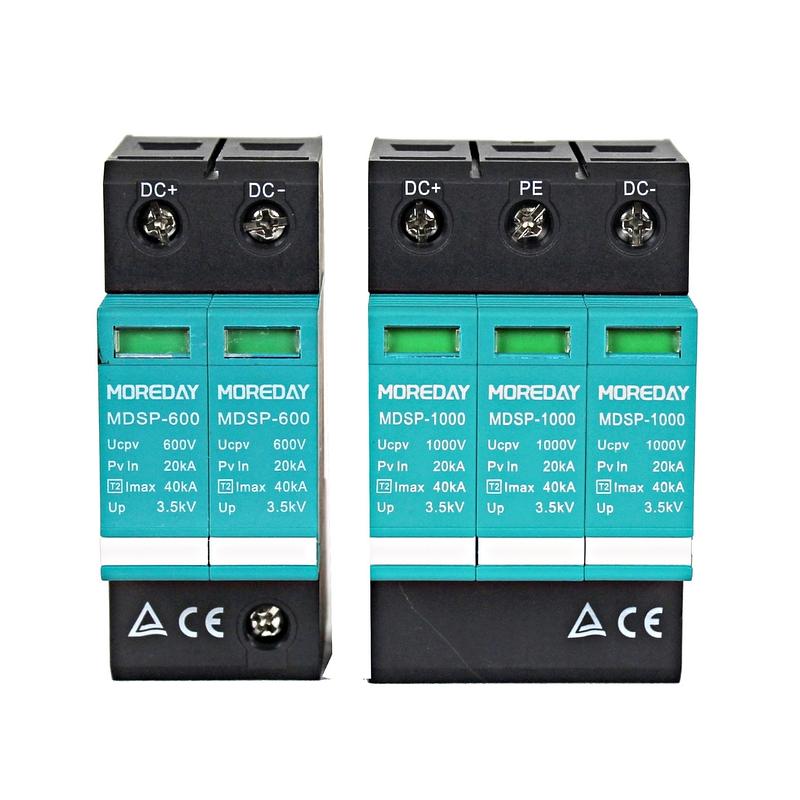

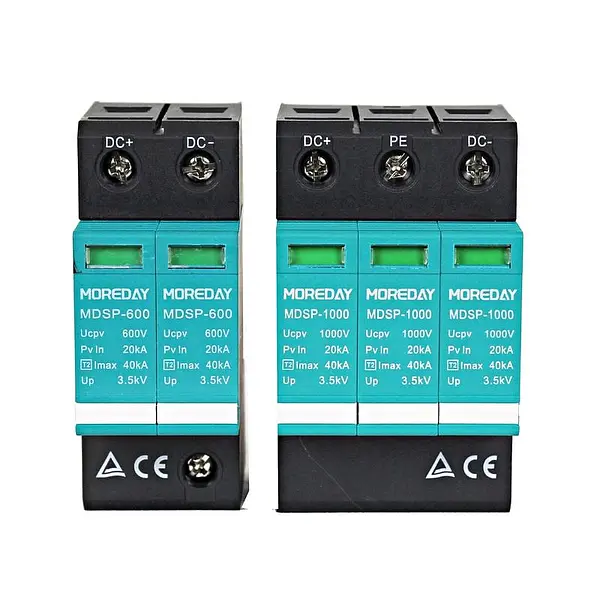

- 600V 1000V 1500V tipo 2 DC spd para aplicaciones solares fotovoltaicas
- Según EN 50539-11, IEC 61643-31
- Elementos de protección: MOV de alta energía
- Carcasa: diseño enchufable
- Material de RoHS

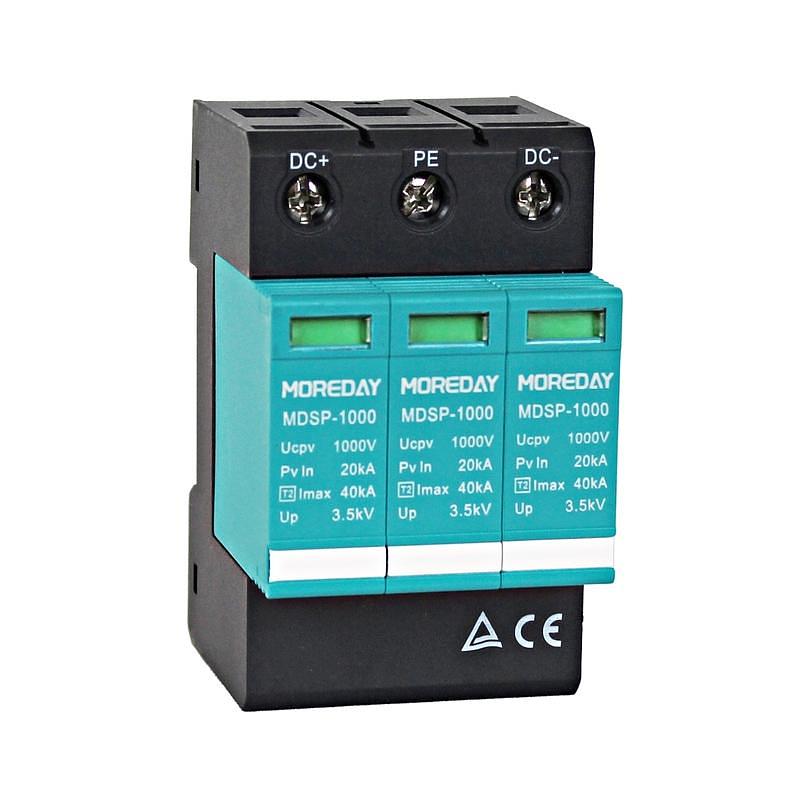

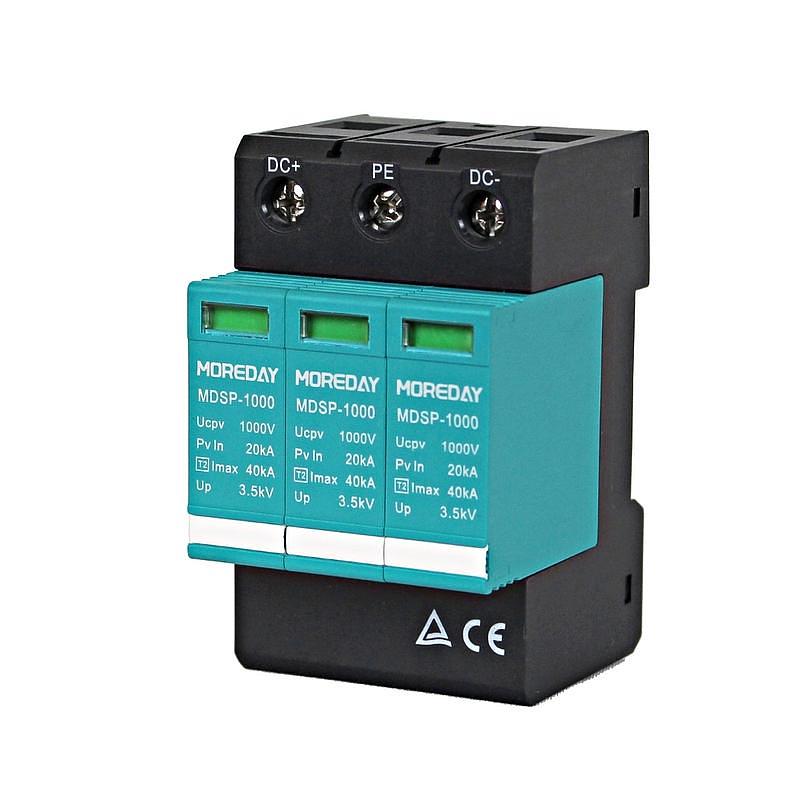

MDSP-1000 600V/1000V/1500V CC SPD
El SPD (dispositivo de protección contra sobretensiones) DC MDSP-1000 es una solución de vanguardia diseñada para proteger los sistemas fotovoltaicos de sobretensiones causadas por rayos o sobretensiones. Diseñado para ofrecer la máxima eficiencia y confiabilidad, este dispositivo es un componente esencial para cualquier instalación fotovoltaica que busque mejorar la durabilidad y el tiempo de actividad del sistema.
En Moreday, estamos comprometidos a ofrecer soluciones de protección superiores para sus sistemas de energía solar. Nuestros modelos DC SPD (dispositivo de protección contra sobretensiones) tipo 2 están diseñados específicamente para proteger los sistemas fotovoltaicos (PV) de sobretensiones transitorias, garantizando la confiabilidad y longevidad de sus instalaciones.
Características Clave
Rangos de voltaje: Disponible para aplicaciones de 600 Vcc, 1000 Vcc y 1500 Vcc.
Varistor de alta energía: Garantiza una respuesta rápida con un tiempo de reacción de menos de 25 nanosegundos ante sobretensiones, lo que proporciona una protección superior.
Corriente nominal de descarga: 20 kA con un máximo de 40 kA, que se adapta a sobretensiones eléctricas importantes.
Nivel de protección de voltaje (arriba): Mantiene un voltaje residual bajo de ≤3.8KV, minimizando el riesgo para los equipos conectados.
Módulo de protección enchufable: Simplifica el mantenimiento y la instalación con un sencillo reemplazo de módulos y comprobaciones del sistema.
Montaje en riel DIN: Compatible con sistemas de rieles TH35-7.5/DIN35 para una integración sencilla en configuraciones existentes.
Indicadores Operativos: Cuenta con un indicador verde/rojo para ver el estado operativo de un vistazo.
Certificaciones: Cumple con EN 50539-11, cumpliendo con altos estándares de seguridad internacionales.
Diseño robusto
Diseñados para ofrecer la máxima durabilidad y eficiencia, nuestros SPD de CC resisten entornos hostiles y brindan protección confiable contra sobretensiones eléctricas.
Facilidad de instalación
Diseñado para una integración rápida y sencilla en estructuras fotovoltaicas existentes, reduciendo el tiempo y la complejidad de la instalación.
Indicación Visual
Cada unidad está equipada con un indicador de estado, lo que permite un fácil seguimiento y mantenimiento.
Comparar con pares
Producto normal
Al utilizar el proceso de fundición, el rendimiento es inestable. Y el disparo no se puede realizar a tiempo, lo que ha ocultado peligros para todo el sistema del circuito y existe riesgo de incendio.
Producto MOREDAY
Usando tecnología de chip de alta calidad, el rendimiento es estable y puede continuar descargándose dentro del valor de voltaje nominal, lo que juega un papel en la protección contra rayos y garantiza la seguridad de la línea.
Nuestros DPS DC utilizan una tecnología de varistor de última generación que limita las sobretensiones de alto voltaje a niveles seguros en microsegundos, previniendo eficazmente daños a componentes electrónicos sensibles en paneles solares e inversores.
|
Specification |
Parameter |
|
Modules |
2/3 |
|
Standard |
EN 50539-11 |
|
Open Voltage（Uoc Max） |
600/1000V/1500V |
|
Max Continuous Operational Voltage（Uc） |
600/1000V/1500V |
|
Nominal Discharge Current（In(8/20)μs） |
20KA |
|
Maximum Discharge Curent（Imax(8/20)μs） |
40 kA |
|
Voltage Protection Level （Up） |
≤3.8KV |
|
Response Time |
≤25ns |
|
Operating State/fault Indication |
Green/Red |
|
Plug-in Protection Module |
YES |
|
Type of remote signalling contact |
changeover contact |
|
Remote Signalling Max Working Voltage |
30V DC |
|
Remote Signalling Max Working Current |
1A |
|
Cross sectional area（min） |
1.5 mm² solid / flexible |
|
Cross sectional area（max） |
35 mm² stranded I 25 mm² flexible |
|
Connection |
By screw terminal 4-25 mm² |
|
Torque(Nm) Main Circuit |
2.5 |
|
Remote Contact |
0.25 |
|
Place of installation |
indoor installation |
|
Degree of Protection |
IP20 |
|
Operating Temperature Range |
-40°C+80°C |
|
Relative Humidity |
30%~90% |
